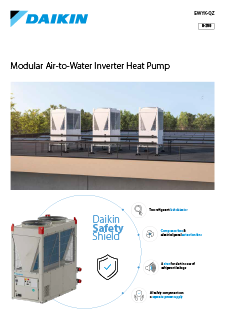

EWYK-QZ Product catalogue
PDF | 897.41KB
Ontworpen voor gebouwen die meer eisen.
De Daikin EWYK-QZ is een modulaire invertergestuurde lucht-waterwarmtepomp met koelmiddel R-290, die geschaald kan worden van één module van 135 kW tot 2000 kW via meerdere reeksen.
Het ontwerp is plug & play, zodat modules naast elkaar geplaatst of gestapeld kunnen worden naarmate uw project groeit. Het systeem is daardoor even geschikt voor nieuwe installaties, grootschalige renovaties als veeleisende industriële omgevingen.
Eén systeem, onbegrensde mogelijkheden.
Modulair plug & play systeem
Flexibele schaalbaarheid en modulaire installatie tot 2000 kW.
Het systeem groeit mee met uw project, waardoor modules stapsgewijs kunnen worden toegevoegd volgens het bouwplan. De units kunnen naast elkaar of op elkaar geplaatst worden om de benodigde grondoppervlakte te minimaliseren, met maximaal vier reeksen van vier modules en tot wel 60 mogelijke configuraties in één systeem.

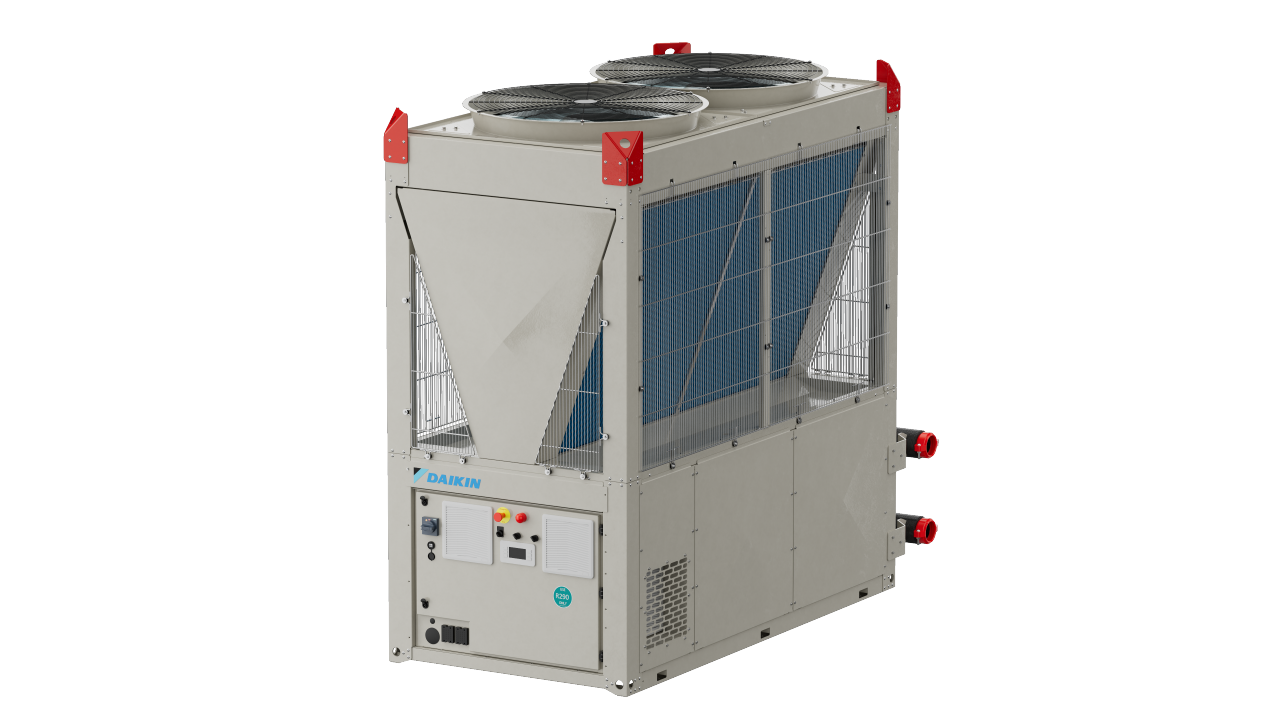

1 basismodule – tot 135 kW
2 basismodules – tot 270 kW

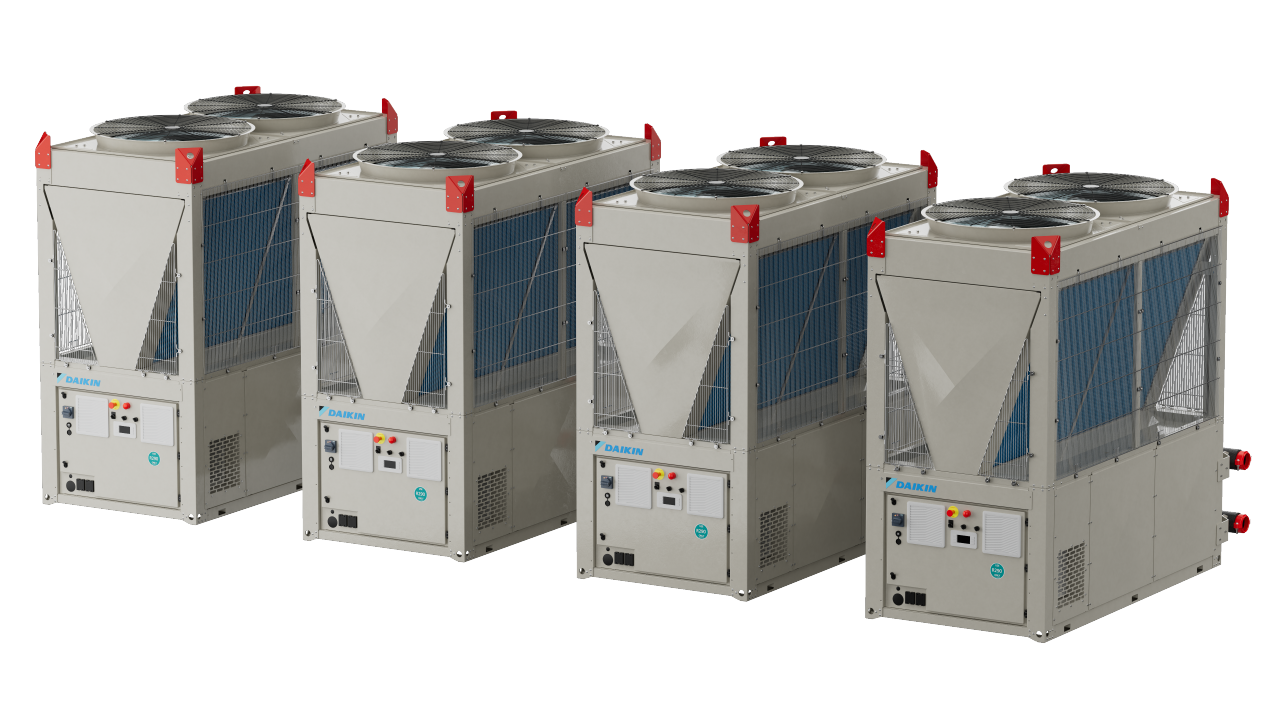

1 reeks van 4 modules – tot 540 kW
4x4-reeks – tot 2000 kW
beheerd door het iCM-besturingssysteem
Ontworpen voor topprestaties
Volledig invertergestuurde technologie
VFD-scrollcompressoren en invertergestuurde EC-ventilatoren passen zich in realtime aan belastingschommelingen aan, waardoor ze het hele jaar door een uitstekend rendement bij deellast garanderen.
Plug & play installatie
Eén voedingskabel voorziet maximaal vier modules van stroom. De verdeelstukkenkit, inclusief alle leidingen tussen de units, kan in de fabriek worden voorgemonteerd om de installatie ter plaatse sneller te laten verlopen.
Hoge temperaturen
Levert warm water tot 75 °C, zelfs bij buitentemperaturen tot −20 °C — een directe vervanging voor de ketel, zelfs voor de meest veeleisende toepassingen.
Natuurlijk koelmiddel
R-290 (propaan) heeft een aardopwarmingsvermogen van slechts 0,02 — toekomstbestendig conform de F-gasregelgeving en een aanzienlijk kleinere ecologische voetafdruk.
Optie pompmodule
Een speciale pompmodule met een inverterpomp en een expansievat van 18 liter kan rechtstreeks in de reeks geïntegreerd worden, waardoor een volledig zelfstandig hydronisch systeem ontstaat.
Geschikt voor renovaties
Dankzij de compacte stapelbaarheid en modulaire uitbreidingsmogelijkheden is de EWYK-QZ ideaal voor projecten met beperkte ruimte en waar een gefaseerde capaciteitsuitbreiding nodig is.
Ruim capaciteitsbereik
Geen concessies voor de omstandigheden.
Zorgt voor betrouwbare verwarming en koeling binnen een groot bereik, met watertemperaturen tot 75 °C, waardoor het een ideale vervanging is voor ketels in woningen, hotels en industriële toepassingen.
| Min. | Max. | |
| Verwarmingswater | 20°C | 75°C |
| Gekoeld water | -15°C | 18°C |
| Min. omgevingstemperatuur | -20°C | 46°C |
Daikin Safety Shield
Veiligheid in elke laag
- Twee koelmiddellekdetectoren — zowel voor de compressorbehuizing als voor het elektriciteitspaneel.
- ATEX-gecertificeerde afzuigventilatoren — zorgen voor positieve druk en voeren eventuele lekkages uit beide behuizingen af.
- Akoestisch en visueel alarm — wordt onmiddellijk geactiveerd door lekdetectoren voor een snelle reactie in noodgevallen.
- Onafhankelijke stroomvoorziening — alle veiligheidsvoorzieningen zitten op een apart circuit, los van de voeding naar de hoofdunit.
- Veiligheidsklepverdeelstuk — leidt het koelmiddel bij overdruk buiten de compressorkast.
De veiligheidsaanpak van Daikin bestrijkt de volledige levenscyclus van het product — van productie en opslag tot transport, installatie, onderhoud en afvalverwerking — zodat partners en eindgebruikers te allen tijde in een veilige omgeving kunnen werken.
Intelligent Chiller Manager
1. Optimalisatie van het volledige systeem
Coördineert alle modules in de verwarmings- of koelmodus en garandeert zo een hoog rendement en betrouwbare prestaties, ongeacht de omvang of configuratie van het systeem.
2. Uitgebreide architectuur
Beheert koeltorens en pompsystemen met een verdeelstuk voor zowel luchtgekoelde als watergekoelde installaties via één enkele interface.
3. Lagere werkingskosten
Door het energieverbruik en de mechanische belasting tot een minimum te beperken, verlengt de iCM de levensduur van het systeem en is er meetbare efficiëntiewinst gedurende de gehele levensduur van de unit.
Technische gegevens - EWYK-QZ
EWYK135QZXSA2
| Parameter | Waarde |
Verwarmingscapaciteit [H1] — 40/45 °C, 7 °C OAT (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP bij lage temperatuur / middelhoge temperatuur (kW/kW) | 4,2 / 3,2 |
Koelcapaciteit [C1] — 12/7 °C, 35 °C OAT (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Geluidsvermogenniveau (dB(A)) | 79,5 |
Afmetingen (L × B × H) (mm) | 2382 × 1207 × 2653 |
Koelmiddelvulling (kg) | 6,6 |
Compressortype | 2× scroll-VFD |
| Voeding | 400 V / 3-fasig / 50 Hz |
Reekscapaciteiten
1 MODULE
135 kW
verwarmen / 128 kW koelen
2 MODULES
270 kW
verwarmen / 256 kW koelen
3 MODULES
405 kW
verwarmen / 384 kW koelen
4 MODULES
540 kW
verwarmen / 512 kW koelen
Toekomstbestendig ontworpen
R-290 is een van de meest milieuvriendelijke koelmiddelproducten. Dankzij de combinatie met volledig invertergestuurde technologie en integratie in een slim net voldoet de EWYK-QZ aan de normen voor duurzaam bouwen en aan de nieuwste Europese regelgeving.
Ontworpen voor duurzame gebouwen
BREEAM-conform
LEED-conform
Volledig in overeenstemming met de nieuwste F-gasregelgeving
Belangrijkste indicatoren voor duurzaamheid en prestaties
GWP 0,02 - Aardopwarmingsvermogen
SCOP 4,2 - Hoog seizoensrendement (lage temperatuur)
75 °C - Maximale temperatuur van het verwarmingswater
-20 °C - Minimale buitentemperatuur in verwarmingsmodus
Lees meer
Eén systeem.
Onbegrensde mogelijkheden.
Contacteer een Daikin-specialist om de juiste configuratie voor uw project te vinden.
