Geïntegreerde oplossingen van Daikin voor collectieve huisvesting

Zeer efficiënte, collectieve warmtepompinstallatie voor een heel blok van huizen of complete appartementsgebouwen (>10 appartementen)​

De uitdaging​

Het aantal mensen dat in stedelijke gebieden woont neemt de laatste jaren voortdurend toe.​

Als gevolg daarvan doet de grotere vraag naar woonruimte de sector voor collectieve huisvesting groeien in de steden van de toekomst. De bouwsector speelt een belangrijke rol in het energieverbruik, en vertegenwoordigt 40% van het energieverbruik in de EU.​

Nieuwe Europese richtlijnen stimuleren de efficiëntie van moderne gebouwen om toekomstige doelstellingen te bereiken. In dit perspectief spelen warmtepompen een sleutelrol om deze doelstellingen te bereiken, niet alleen in eengezinswoningen maar ook in hele blokken van huizen of complete appartementsgebouwen.

Daikin is al meer dan 90 jaar marktleider in innovatieve oplossingen en gaat voor collectieve huisvesting de uitdaging aan om volledig hernieuwbare oplossingen in te zetten op basis van intern ontwikkelde warmtepomptechnologieën. Van lage tot hoge appartementsgebouwen, van individuele tot centrale verwarmingssystemen, van renovaties tot nieuwbouw: Daikin heeft de producten, de ervaring en de oplossing voor u.​

Praktische problemen

Enkele praktische problemen beperken het gebruik van oneindige, hernieuwbare energiebronnen bij collectieve huisvesting.

Montage in een kleine ruimte

De montageruimte voor buiten- en binnendelen is beperkt in appartementsgebouwen en collectieve wooncomplexen.​



Eindgebruikers zijn terughoudend om ruimte op het balkon te gebruiken.​

Bouwers moeten bij het ontwerpen van een nieuw gebouw rekening houden met gemeentelijke planningsvoorschriften, verwachtingen van klanten en de VVE-reglementen.

Voor hoogbouw wordt de integratie van hernieuwbare energiebronnen beperkt door de beschikbare dakruimte.

Geluidsbeperkingen beïnvloeden de montagepositie van warmtepompen in appartementsgebouwen.​

Een onjuiste plaatsing van warmtepompen buiten het appartement kan overlast veroorzaken voor de buren.​

Het maximaal toegestane geluidsniveau 's nachts bedraagt 35 dB(A) op 3 m afstand van buren.​

Het geluidsniveau van warmtepompen is een veelvoorkomend probleem bij het installeren van het systeem in het appartement.​

Stille installatie
Water uit de kraan

De vraag naar warm tapwater neemt enorm toe in nieuwe appartementsgebouwen​

Zowel in eengezinswoningen als in meergezinswoningen wordt de vraag naar warm tapwater steeds belangrijker in de totale warmtevraag, o.a. ook door het nieuwe 'thuiswerken'.​

In de nieuwbouwsector neemt het energieverbruik voor ruimteverwarming af, dankzij een verbeterde gebouwisolatie.​

Daarom is een hoogefficiënte productie van warm tapwater belangrijk om het primaire energieverbruik in appartementsgebouwen te verminderen.​

De waterhygiëne moet gegarandeerd zijn om te voldoen aan de lokale regelgeving.​

De Europese regelgeving vereist een watertemperatuur van 60°C aan het aftappunt.​

Om de ontwikkeling van legionellabacteriën in het water te voorkomen, kan het water in het systeem bij de meeste uitvoeringen met een opslagtank voor sanitair warm water circuleren met temperaturen boven 55 °C.​

Koppel doet de afwas
Leidingontwerp

Het ontwerp van sanitaire systemen in hoogbouw vereist een zorgvuldige planning

Het produceren en in het gebouw circuleren van water op hoge temperatuur (70°C) leidt tot:​

  • hoge warmteverliezen (tot 40%) in leidingnetwerken​
  • hoge hydraulische kosten door grotere afmetingen van de leidingen en verhoogde leidingisolatie​

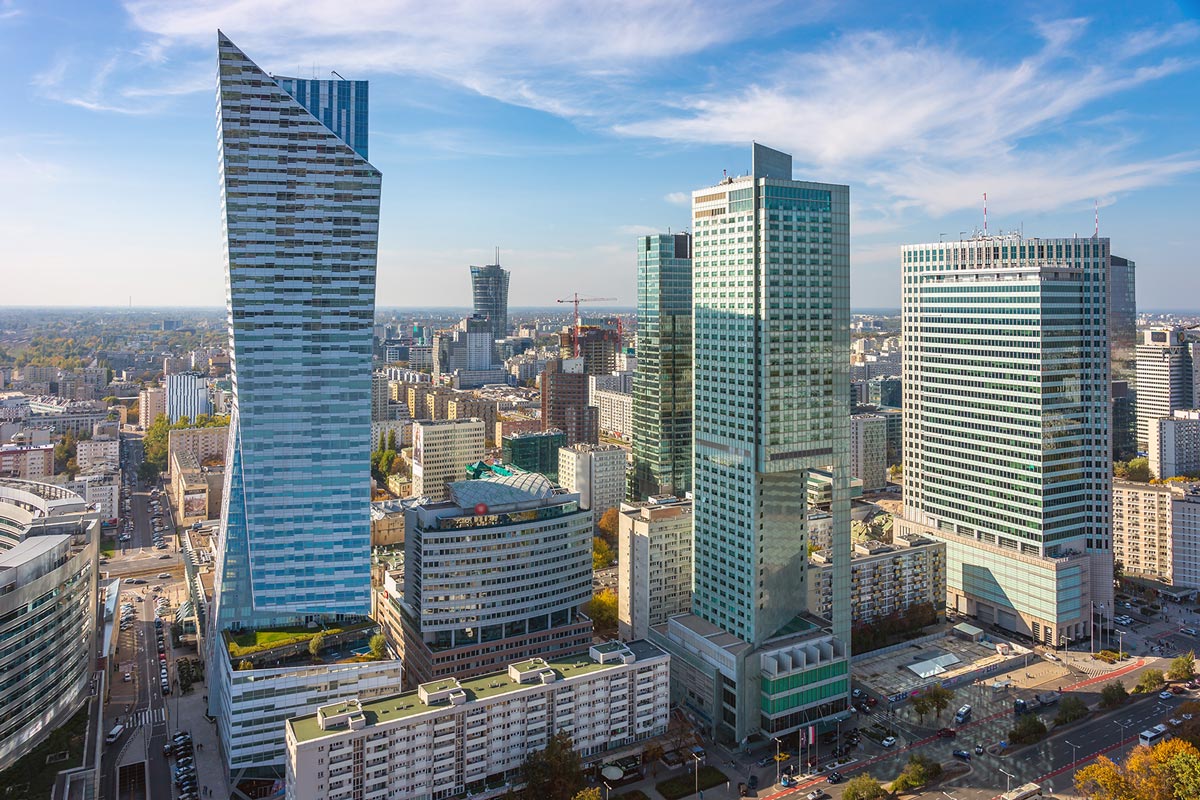

High-rise building.jpg

Geïntegreerde oplossingen van Daikin voor collectieve huisvesting

Om appartementsgebouwen en complete blokken van huizen te voorzien van een duurzame en hoogefficiënte verwarmingsinstallatie, combineert Daikin Applied en Altherma residentiële verwarmingssystemen om een geïntegreerd systeem te bieden, dat op eenvoudige manier de praktische problemen voor collectieve huisvestign (appartementsgebouwen en complete blokken van huizen) oplost.

Door de Applied EWYT-B luchtgekoelde multi-scroll warmtepomp te gebruiken als een centrale warmtepompunit, die is aangesloten op meerdere binnendelen, kan het Daikin Altherma 3 WS systeem zorgen voor comfortabele ruimteverwarming/-koeling, de warmtapwatervoorziening en de individuele temperatuurregeling voor elke afzonderlijke woning.

Dit systeem kan ook worden aangevuld met een breed en flexibel assortiment Daikin-verwarmingselementen (vloerverwarming, warmtepompconvectoren), zodat de klant het verwarmingselement kan kiezen dat hij voor zijn appartement wenst.

Bovendien kan het uiterst efficiënt gelijktijdige acties uitvoeren voor verwarming, koeling en warm tapwater, dankzij het warmteterugwinningseffect tussen de appartementen. Hierdoor kan de jaarlijkse CO2-uitstoot aanzienlijk worden verminderd in vergelijking met conventionele cv-ketels.

Hoe functioneert het watercircuit?



De Daikin Altherma-oplossing voor appartementen levert verwarming & warm tapwater, en indien nodig ook koeling, aan appartementsgebouwen en complete blokken van huizen. Het systeem bestaat uit een netwerk van water/water warmtepompen in de appartementen met geïntegreerde warmwatercilinders, aangesloten op een gemeenschappelijk centraal watercircuit, waardoor het een gemeenschappelijk systeem vormt. Het centrale watercircuit kan worden verwarmd/of gekoeld via Daikin Altherma  bodemwarmte-/grondgebonden warmtepompen met een lage temperatuur en hoog rendement.



Warmtepomp in appartement

Altherma-systemen met water als warmtebron zorgen voor een betere verwarming in elk appartement en produceren ruimteverwarming/-koeling en warm tapwater met volledige autonomie
  • Autonoom warmtepompsysteem
  • Bijzonder klein montageoppervlak (60 x 65 cm)
  • Fluisterstille unit (geluidsvermogen = 39 dBA)
  • Compatibel met elk type verwarmingselement

Watergekoelde warmtepomp voor commerciële ruimte

Het centrale watercircuit wordt opgewarmd door een gecentraliseerde warmtepomp met lucht als warmtebron
  • Groot capaciteitsbereik van 80 tot 700 kW
  • Ecologische oplossing met R32-koelmiddel
  • Levert verwarming& koeling
  • Geoptimaliseerd verwarmingssysteem

Collectieve warmtepompinstallatie

Houdt het centrale watercircuit tussen +10°C en +30°C
  • Modulaire warmtepomp met lucht als warmtebron

  • Ecologische oplossing met R-32 koudemiddel

  • Groot vermogensbereik in verwarmingscapaciteit met enkelvoudige unit (82 kW – 670 kW)

  • Levert verwarming & koeling

high-rise building.png

Centraal watercircuit

Centraal watercircuit verdeelt laagwaardige warmte door het hele gebouw met behulp van watertemperaturen in de omgeving
  • Laagste-temperatuur netwerk (10°C – 30°C)

  • Warmteverliezen in de distributieleidingen en oververhitting van de gangen worden geëlimineerd

  • Kleinere leidingdiameters

  • Warmteterugwinning mogelijk in het hele distributienetwerk

Warmtepompconvector

De perfecte lage temperatuur warmtepompconvectoren combineren een stijlvol design, minimale afmetingen en een laag geluidsniveau
  • Past optimaal in elke omgeving dankzij de compacte afmetingen en het aangepaste design

  • Perfect te combineren met lage temperatuur generatoren

  • Bijzonder fluisterstil

  • Compacte afmetingen met een diepte van slechts 135 mm

Vloerverwarming

Regeneratieve verwarming in de winter en koeling in de zomer, perfect voor nieuwbouw


Daikin Applied warmtepomp EWYT-B

Het centrale watercircuit wordt opgewarmd door een gecentraliseerde warmtepomp met lucht als warmtebron

Installation space.jpg

Daikin Altherma 3 WS warmtepompinstallatie

Daikin Altherma-systemen met water als warmtebron zorgen voor een betere verwarming in elk appartement/woning en produceren ruimteverwarming/-koeling en warm tapwater met volledige autonomie

Meer informatie

Wilt u meer informatie over de geïntegreerde Daikin-oplossingen voor uw collectieve huisvenstingsproject, neem dan contact op met uw Sales Engineer Heating of onze collega's van de Verkoop Binnendienst op 088 324 54 60 (keuze 3), whatsapp naar 088 324 54 55 of stuur een e-mail naar verkoop@daikin.nl. U kunt ook hieronder een formulier invullen, dan nemen wij met u contact op. Al onze contactgegevens vindt u ook op daikin.nl/contact
