ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB

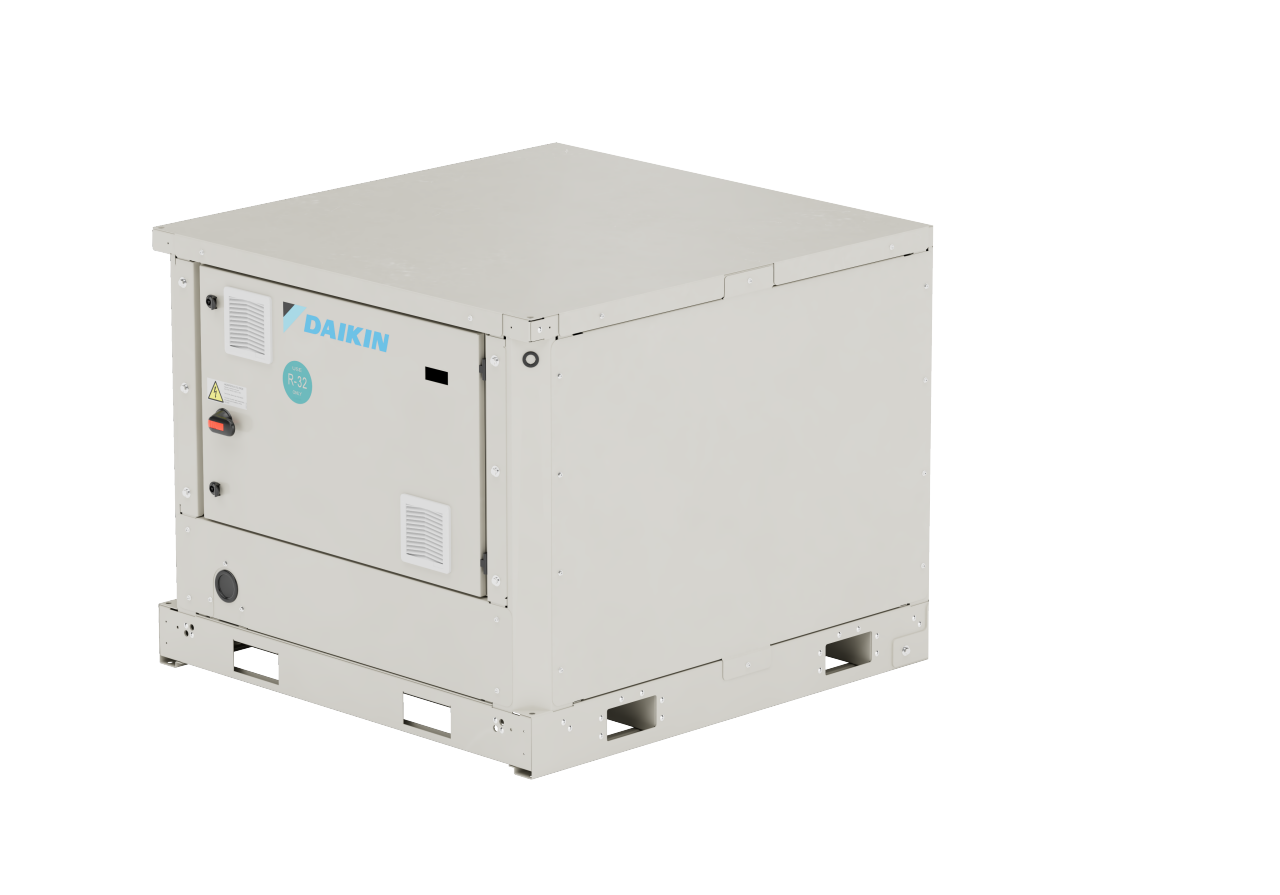

Het product is een nieuwe modulaire benadering van het systeem, met extra flexibiliteit in de configuratie, waardoor de vereiste capaciteit kan worden bereikt door kleinere units te combineren die als één leiding worden samengevoegd en bestuurd.
De reeks bestaat uit drie basismodules met capaciteiten van 100, 125 en 160 kW en is uitgerust met scrollcompressoren met Daikin-design en koelmiddel R-32, waarvan het aardopwarmingsvermogen 70% lager is dan dat van R-410A.
Als zuiver koelmiddel met één component bezit R-32 bovendien alle eigenschappen die nodig zijn om gemakkelijk te worden gerecupereerd, gerecycleerd of geregenereerd, zodat het op de markt voor gerecupereerde koelmiddelproducten gebracht kan worden en hergebruikt kan worden.
R-32 is ook goed beschikbaar op de markt, als belangrijkste koelmiddel voor airco's met scrollcompressoren. Dat wil zeggen, grotendeels beschikbaar voor onderhoudsdiensten.
3 productversies
- Warmtepomp met inversie aan waterzijde
- Warmtepomp met inversie aan koelmiddelzijde (alleen 100 kW)
- Condensorloos
3 basismodules
- 100 – 125 – 160 kW
98 mogelijke combinaties van modules
met de verschillende productversies

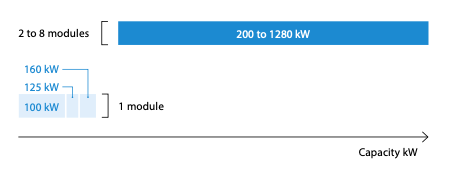

Capaciteitsbereik
Drie basismodules van 100, 125 en 160 kW.
Er kunnen tot 8 modules gecombineerd worden in twee gestapelde configuraties van 4, met een resulterend capaciteitsbereik van 200 tot 1280 kW.

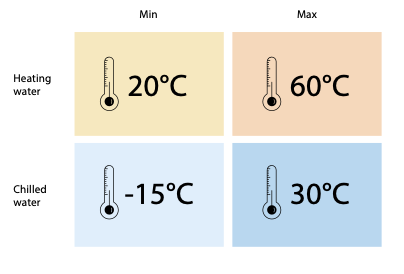

Werkbereik
Productvoordelen

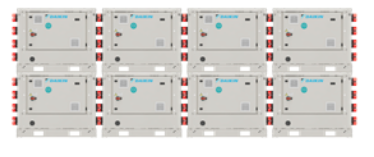

Schaalbaarheid en compactheid
Dankzij de modulariteit bieden de nieuwe EW(W)(H)(L)T-Q A-units een hoog schaalbaarheidspotentieel. Modules kunnen worden toegevoegd wanneer dat nodig is, volgens het bouwplan van het gebouw.
De modules kunnen bovendien worden gecombineerd in horizontale of verticale configuraties, zodat ze zo weinig mogelijk plaats innemen. Dat is vooral handig bij renovaties. Er kunnen tot 8 modules gecombineerd worden in twee gestapelde configuraties van 4, met een resulterend capaciteitsbereik van 100 tot 1280 kW.
Max. horizontaal: 4
Stapelbaar tot 8 modules
Eén voeding

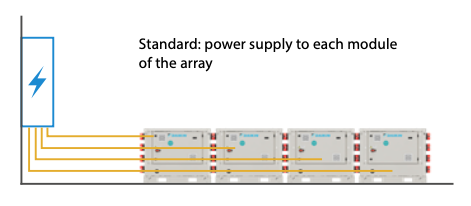

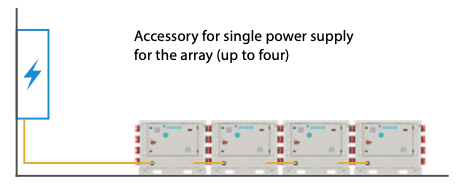

Standaard (zonder accessoires) moet elke module op een afzonderlijke voeding aangesloten worden. Het is mogelijk om één configuratie (maximaal vier modules) met één voeding te gebruiken.

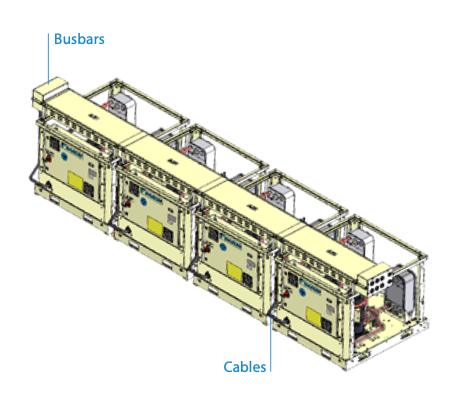

Spanningsrails en kabels worden vanuit de fabriek geleverd met een van de onderstaande accessoirecodes. De elektrische aansluiting tussen modules moet ter plaatse gebeuren.
Accessoirecodes:
EKSPELT2 - Enkele voedingskit voor 2 modules
EKSPELT3 - Enkele voedingskit voor 3 modules
EKSPELT4 - Enkele voedingskit voor 4 modules
Opgelet:
- De kit met enkele voeding wordt los geleverd en moet ter plaatse worden gemonteerd. De gestapelde installatie is niet compatibel met de configuratie met enkele voeding
- Enkele voeding alleen beschikbaar voor installatie binnen
- In het geval van 4 bestelde units die in een configuratie moeten worden opgesteld, en als er één voeding nodig is, kan EKSPELT4 slechts één keer worden geselecteerd.
Plug & play-installatie

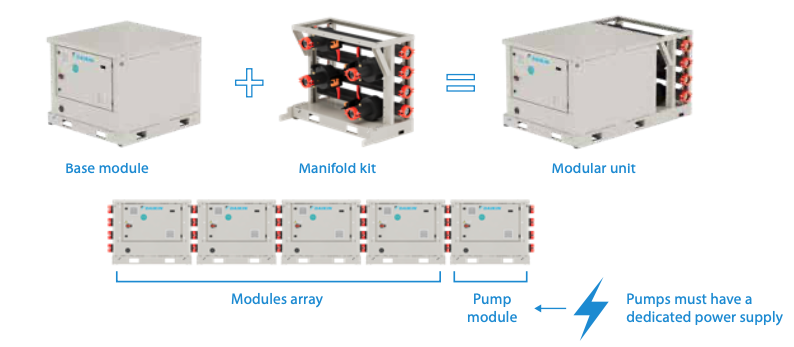

Vereenvoudigde installatie met de verdeelstukset, die ontworpen is om modules aan de waterkant met elkaar te verbinden, aangezien de set het leidingwerk tussen de units bevat. De verdeelstukset kan ook in de fabriek worden gemonteerd om de installatietijd op locatie nog verder te verkorten. Bovendien kan een speciale pompmodule aan de configuratie worden toegevoegd. Die is uitgerust met inverterpompen voor een maximale flexibiliteit, en met een expansievat van 18 liter. Voor nog meer installatiegemak kan één voeding geïntegreerd worden, met 1 voedingskabel die wordt aangesloten op de configuratie van maximaal 4 modules (de kabels om de modules aan te sluiten, worden vanuit de fabriek geleverd).

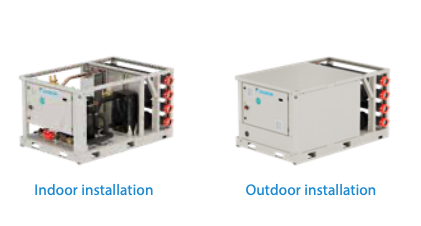

De modules kunnen binnen of zelfs buiten geïnstalleerd worden als de configuratie met verlaagd geluidsniveau wordt gekozen. De nieuwe EW(W)(H)(L)T-Q A biedt twee verschillende geluidsconfiguraties om te voldoen aan de vereisten van geluidsgevoelige toepassingen zoals: woningen, hotels en ziekenhuizen.
Lagere werkingskosten
Dankzij het modulaire ontwerp kan deze nieuwe unit het belastingprofiel voor verwarmen en koelen van het gebouw nauwgezet volgen, conform EN14825. Dit is vooral belangrijk voor lagere werkingskosten van de HVAC-installatie onder deellast, wat het grootste deel van de tijd het geval is. Dit is niet het geval bij traditionele bedrijfsklare koelaggregaten en warmtepompen, die met een reeks aan-uitcycli moeten werken, waardoor het systeemrendement afneemt.
Bijdrage aan duurzaam bouwen
De populairste protocollen voor duurzaam bouwen zijn BREEAM en LEED. Wanneer het energierendement van het hydronische systeem geëvalueerd wordt, kan EW(W)(H)(L)T-Q A bijdragen aan de credits van een project, vooral
als de optie voor gedeeltelijke warmterecuperatie wordt geselecteerd. Het beperkte aardopwarmingsvermogen van R-32 en de lage koelmiddelvulling per circuit dankzij het modulaire ontwerp zorgen ook voor een mogelijke bijdrage bij de evaluatie van de koelmiddelimpact.
Beperkte milieu-impact
De units gebruiken koelmiddel R-32, dat een aardopwarmingsvermogen (Global Warming Potential of GWP) van 675 heeft, slechts een derde van R-410A. R-32 is
een zuiver koelmiddel uit één component en kan dus worden gerecupereerd. Uit een recent onderzoek van de Tokyo City University* blijkt dat gerecupereerde R-32 90% minder impact heeft op het milieu dan nieuw geproduceerde R-32, omdat er geen vernietiging nodig is en er minder energie nodig is voor recuperatie dan voor nieuwe productie. Daikin gebruikt gerecupereerde R-32 voor zijn koelaggregaten en warmtepompen onder het Loop by Daikin-programma.
Producttoepassingen
Verwarmen

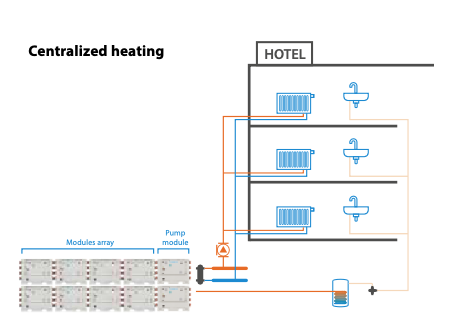

Configuraties voor verwarming van ruimtes + sanitair warm water

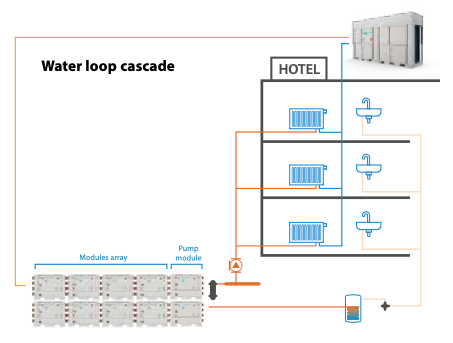

- Centrale verwarming, uiteindelijk in watercircuitcascade met een lucht/water-warmtepomp. Sanitair warm water beheerd via onafhankelijke voorziening voor sanitair warm water (één of serie modules speciaal voor sanitair warm water, eventueel gestapeld). Units kunnen als master/slave beheerd worden tot een reeks van 4 modules per master
- Residentieel, kantoren, licht commercieel, fitness, hotel
- Vervanging en nieuwbouw
- Mogelijke aansluitpunten:
- Radiatoren (tot 60 °C)
- Vloerverwarming (30-35 °C)
- Ventilatorconvectoren (45 °C)
Koelen

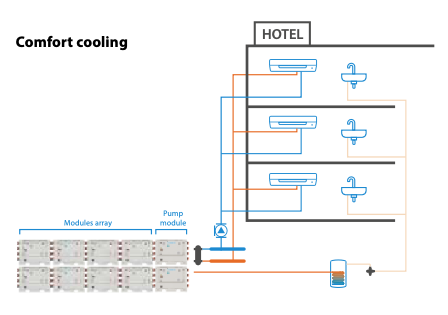

Comfortkoeling
Gecentraliseerde koeling. Sanitair warm water beheerd via onafhankelijke voorziening voor sanitair warm water (één of serie modules speciaal voor sanitair warm water, eventueel gestapeld). Units kunnen als master/slave beheerd worden tot een reeks van 4 modules per master
- Residentieel, kantoren, licht commercieel, fitness, hotel
- Vervanging en nieuwbouw
- Mogelijke aansluitpunten:
- Koeling vloer (23-18 °C) - Ventilatorconvectoren (12-7 °C)

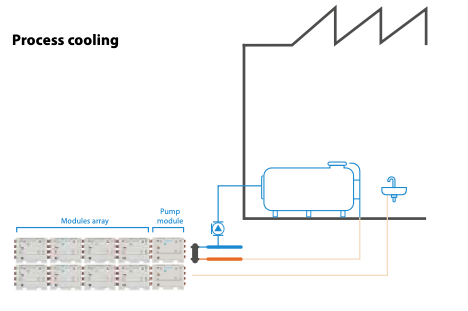

Proceskoeling
- Specifieke of gecentraliseerde koeling naargelang de behoeften van het project. Units kunnen als master/slave beheerd worden tot een reeks van 4 modules per master
- Melkkoeling (9-4 °C)
- Gekoeld magazijn (-8 tot -12 °C, met glycol)
- MRI-koeling, en vele andere
