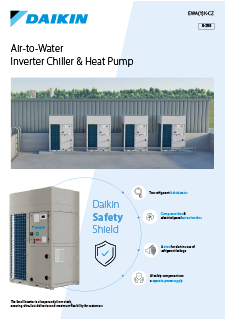

EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
De nieuwe standaard op het gebied van compacte, krachtige klimaatregeling.

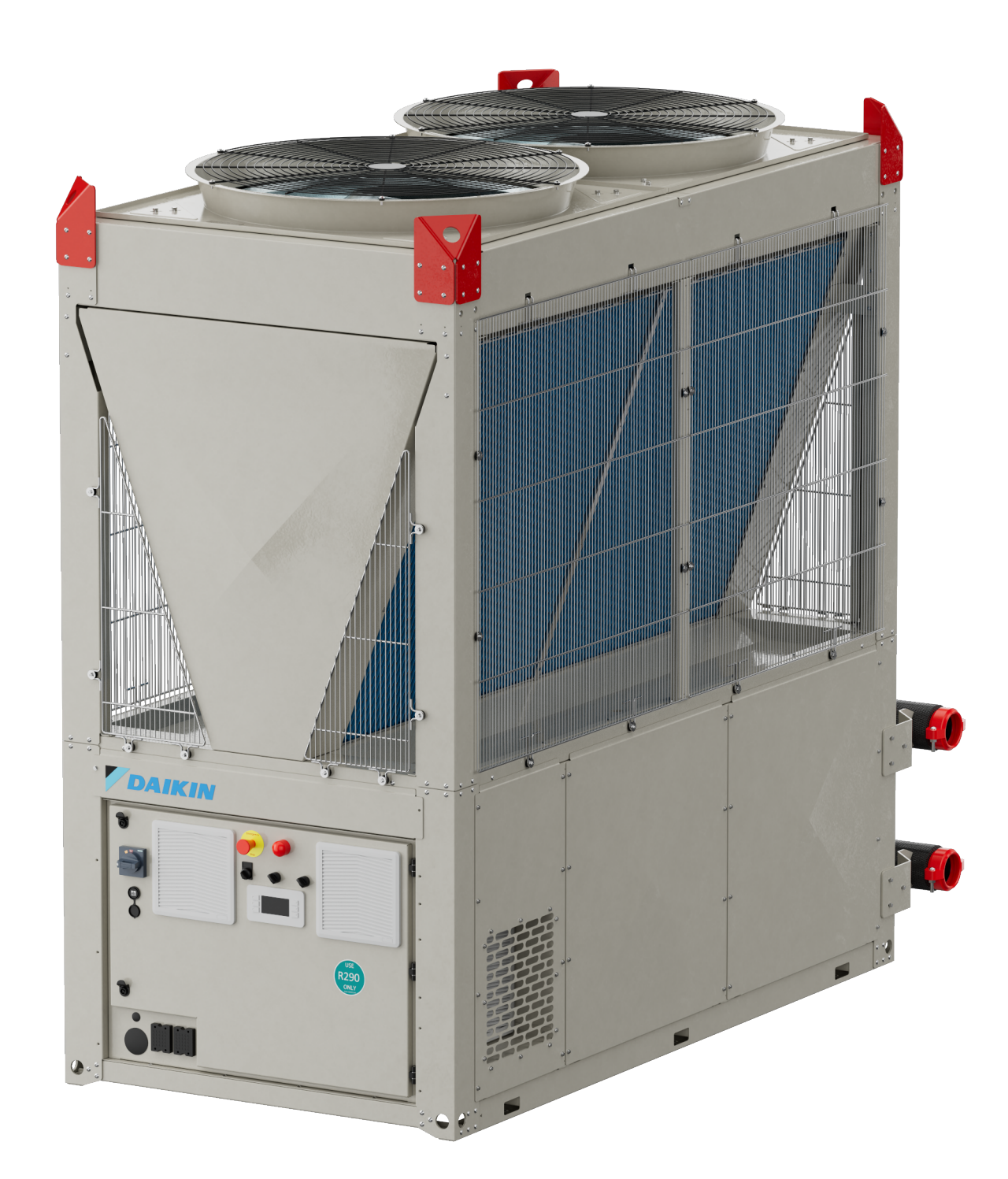

De EWA(Y)K-CZ van Daikin is een invertergestuurd lucht-waterkoelaggregaat en warmtepomp met R-290 — een natuurlijk koelmiddel met een aardopwarmingsvermogen dat vrijwel nul is.
Dit systeem is ontworpen voor projecten waarbij ruimte en snelheid van belang zijn. Het levert warm water tot 75 °C, een volwaardige vervanging dus voor een traditionele ketel in woningen, hotels en ziekenhuizen.
Verkrijgbaar in vier maten, altijd uit voorraad leverbaar.
1 compressor - 1 ventilator
20-30 kW
1 compressor - 2 ventilatoren
40-60 kW
2 compressoren - 3 ventilatoren
70 kW
2 compressoren - 4 ventilatoren
85 kW
Belangrijkste kenmerken van de EWA(Y)K-CZ-serie
De EWA(Y)K-CZ-serie bestaat uit kleine invertergestuurde lucht-waterkoelaggregaten en omkeerbare warmtepompen met het natuurlijke koelmiddel R-290.
Sterke prestaties met hoge temperatuur
- Levert warmwatertemperaturen tot 75 °C
- Blijft goed presteren, zelfs onder extreme omgevingsomstandigheden
- Geschikt voor zowel strenge Scandinavische winters als in de zomer voor sanitair warm water
Efficiënte werking
- Werkt efficiënt bij een hoge delta-T
- Kan verwarmingswater leveren voor uiteenlopende toepassingen
Flexibele en schaalbare oplossing
- Uitbreiding van Daikins assortiment kleine invertermodellen
- Biedt een compact, schaalbaar en flexibel ontwerp
- Makkelijk aanpasbaar aan verschillende toepassingen en capaciteitsbehoeften
Beschikbaarheid en levering
Versie met ingebouwde pomp:
- Altijd uit voorraad leverbaar
- Razendsnelle levering en maximale flexibiliteit
Versie zonder pomp:
- Korte levertijden
- Maakt een snelle reactie op projectkansen mogelijk
Groot bedrijfsbereik
Parameter | Min. | Max. |
Verwarmingswater | 20°C | 75°C |
Gekoeld water | -15°C | 20°C |
Min. omgevingstemperatuur | -20°C (verwarmen) | 46°C (koelen) |
Ontwikkeld voor veeleisende projecten
Altijd uit voorraad leverbaar
De uitvoering met ingebouwde VFD-pomp is altijd direct leverbaar. Razendsnelle levering gegarandeerd dus voor dringende projectbehoeften en maximale flexibiliteit bij de planning.
Vervanging van de ketel
Levert warm water tot 75 °C, zelfs bij buitentemperaturen tot −20 °C. Vervangt gasketels in woningen, hotels en ziekenhuizen zonder in te boeten aan prestaties.
Natuurlijk koelmiddel R-290
Propaan (R-290) heeft een aardopwarmingsvermogen van slechts 0.02. Voldoet volledig aan de nieuwe F-gasregelgeving en zorgt voor een uiterst lage directe en indirecte CO₂-uitstoot gedurende de gehele levensduur van de unit.

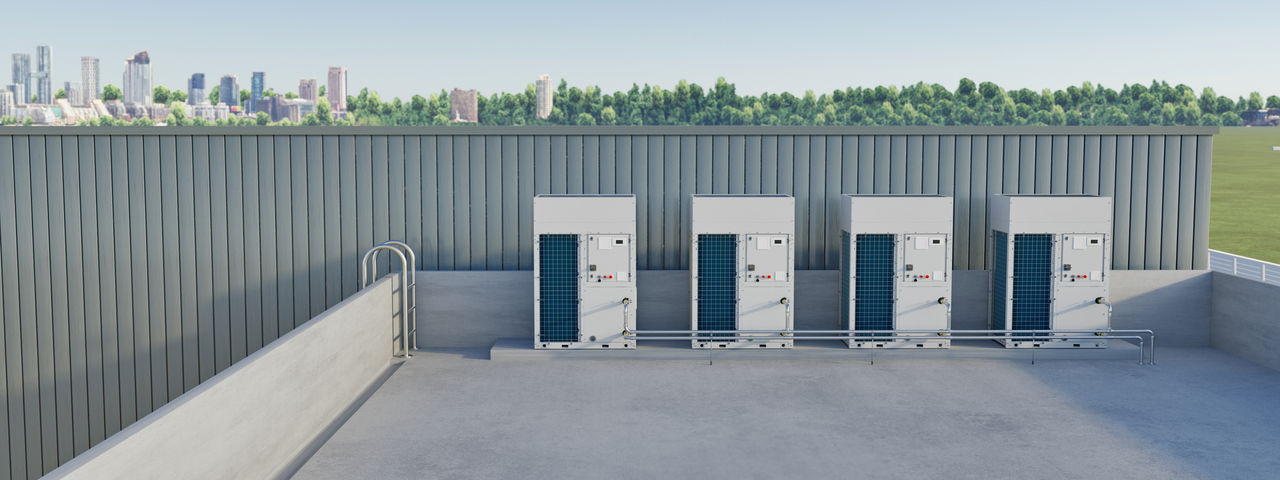

Compacte voetafdruk
Vier formaten van 20 tot 85 kW, allemaal met een minimale grondoppervlakte. Ideaal voor installaties met beperkte ruimte in residentiële gebouwen, hotels en zorginstellingen.
Volledig invertergestuurde serie
Een invertergestuurde scrollcompressor, een VFD-pomp en invertergestuurde EC-ventilatoren zorgen samen voor een nauwkeurige capaciteitsmodulatie, een uitstekend rendement bij deellast en lage bedrijfskosten.
Geschikt voor duurzame bouwprojecten
Draagt bij aan BREEAM- en LEED-punten dankzij het rendement van het invertergestuurde hydronische systeem en het koelmiddel met een ultralaag aardopwarmingsvermogen. Accessoire voor slimme netten om het gebruik van hernieuwbare energie te optimaliseren.
Supersnelle levering. Maximale flexibiliteit.
De kleine inverter is altijd uit voorraad leverbaar, waardoor klanten direct kunnen inspelen op dringende projectbehoeften.
Geen wachttijden, geen vertragingen — gewoon sterke prestaties wanneer u ze nodig hebt.
Ideaal voor plotse wijzigingen, gefaseerde implementaties en tijdgevoelige projecten.
- Residentieel: Ideaal voor appartementen, villa’s en meergezinswoningen dankzij de compacte afmetingen en stille werking.
- Hotels: Consistent comfort in alle seizoenen dankzij een output van 75 °C voor verwarming en sanitair warm water.
- Gezondheidszorg: Betrouwbare, veilige werking dankzij onafhankelijke veiligheidscircuits en gecertificeerde installatieprotocollen.
- Renovaties: Directe vervanging van bestaande gasketelinstallaties met minimale aanpassingen aan het hydronische systeem.
Veiligheid in elke fase van de levenscyclus
Daikin Safety Shield
De veiligheidsaanpak van Daikin bestrijkt de volledige levenscyclus van het product, waardoor partners, installateurs en eindgebruikers in elke fase kunnen profiteren van de strengste veiligheidsnormen.
ATEX-gecertificeerde ventilatoren: Ventileren het paneel, houden een positieve druk aan en voorkomen dat er zich brandbare gassen ophopen.
Aparte voeding: Een speciaal veiligheidscircuit met UPS-ondersteuning garandeert de werking tijdens een stroomstoring.
Visueel en akoestisch alarm: Geeft bij noodgevallen onmiddellijk een akoestisch en visueel alarm.
Dubbele lekdetectoren: Detecteren onmiddellijk R-290-lekken en activeren uitschakeling, alarmen en ventilatie.
Veilig ontwerp van hydronische systemen: Detecteert koelmiddel in het watercircuit en schakelt de unit automatisch uit.
Geverifieerde installatie: Installatie door gekwalificeerde vakmensen via Stand By Me en registratie bij e-Care.
Technische gegevens - EWYK-CZP
Koelen
Model | 020 | 025 | 030 | 050 | 085 |
Koelcapaciteit (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Vermogeninput (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
* Koeling bij 12/7 °C, 35 °C OAT. De prestatiegegevens zijn voorlopig en kunnen nog veranderen voordat het product op de markt komt.
Verwarmen
Model | 020 | 025 | 030 | 050 | 085 |
Verwarmingscapaciteit (kW)* | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Vermogeninput (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
Prestatiecoëfficiënt (COP) | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (MT 55 °C / LT 35 °C) | 3,50 / 4,75 | 3,56 / 4,82 | 3,51 / 4,68 | 3,50 / 4,62 | 3,55 / 4,66 |
* Verwarming bij 40/45 °C, 7 °C OAT. De prestatiegegevens zijn voorlopig en kunnen nog veranderen voordat het product op de markt komt.
Algemeen
Parameter | Waarde / bereik |
Compressortype | Inverterscroll + dampinjectie |
Warmtewisselaar (lucht) | Al vinnen en Cu buizen |
Warmtewisselaar (water) | Gesoldeerde plaat |
Ventilatortype | Axiaal (1–4 ventilatoren, afhankelijk van het formaat) |
Geluidsvermogen | 84–89 dB(A) (afhankelijk van het formaat) |
Hoogte × diepte | 1878 × 812 mm (alle formaten) |
Breedte (afhankelijk van het formaat) | 1259 → 1757 → 2516 → 3016 → 3516 mm |
Koelmiddelvulling | 2,65 – 5,6 kg R-290 |
