Installatieflexibiliteit voor elk project
Hoog luchtdebiet
De EC-ventilator met snelheidsregeling zorgt voor een efficiënte, constante luchtstroom van 4.000 m³/u met een minimaal energieverbruik in alle configuraties.
Vier plug & play configuraties
Speciaal ontworpen voor VRV- en ERA-systemen. Er zijn opties voor een rooster aan de voorkant, een rooster aan de bovenkant, aansluitingen voor luchtkanalen en aansluitingen links/rechts.
Eenvoudige installatie van de DX-convector
Het expansieventiel EKEXVA250 en de elektronische printplaat EKEA zijn vooraf gemonteerd. Z-besturing vereenvoudigt de installatie en indienststelling.
Geschikt voor R410A en R32
Werkt vlot samen met VRV IV+ (R410A), VRV 5 (R32) en ERA (R32). Tightfit-koppelingen zorgen voor snelle, lekvrije koelmiddelverbindingen.
Fluisterstille werking
Een geluidsvermogen van slechts 74 dB(A) bij de buitenunit, in combinatie met EC-ventilatorregeling voor een stille en soepele werking binnen.
Hoogste comfortniveaus
VRT-technologie met een groot bedrijfsbereik — verwarming vanaf 10 °C BS. De Madoka-controller en de Z-besturing maken een nauwkeurige regeling van de kamertemperatuur mogelijk.

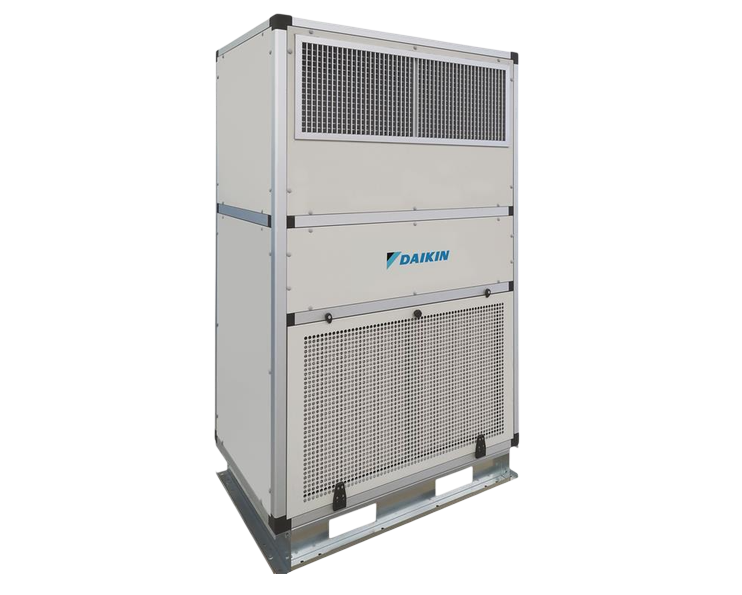

Compacte voetafdruk
Vloermodel (1.950 mm H) met een voetstuk van 1.170 × 750 mm, waardoor de unit ook op plekken geplaatst kan worden waar geen ruimte aan het plafond is — ideaal voor renovaties met een lage plafondhoogte.
Hoog rendement
SEER tot 7,30 en SCOP tot 4,50 in combinatie met een ERA-buitenunit. Door Eurovent gecertificeerde prestaties voor volledige transparantie.
Eenvoudige installatie bij renovaties
Ontworpen voor snelle renovaties van bestaande gebouwen. Eenvoudig te verwijderen en te verplaatsen, geschikt voor gecertificeerd geregenereerd koelmiddel van Loop by Daikin.
De juiste oplossing voor elke ruimte
Van winkels tot klaslokalen: Compact R past zich aan de ventilatiebehoeften van uiteenlopende bedrijfsomgevingen aan en zorgt voor gezonde, comfortabele lucht waar dat het meest nodig is.
Kantoren
Bevorder de productiviteit van de gebruikers met een stabiele, gecontroleerde binnenluchtkwaliteit in zowel open als afgeschermde ruimtes.
Onderwijs
Hoogwaardige filtering en DCV-functionaliteit zorgen voor een gezonde leeromgeving die zich aan de bezetting van de ruimte aanpast.
Winkels
Het compacte ontwerp is geschikt voor kleine technische ruimtes; dankzij flexibele configuraties kan het systeem een uiteenlopend aantal gebruikers aan.
Gastvrijheid
Dankzij de installatiemogelijkheden binnen of op het dak en de stille, efficiënte werking is de Compact R perfect geschikt voor hotels en restaurants.
Drie manieren om de luchtstroom te sturen
Luchtstroomconfiguraties
Standaard met rooster aan de voorkant
Standaardconfiguratie met verstelbaar toevoerrooster aan de voorzijde. Ideaal voor open ruimtes waar de lucht naar voren moet worden verspreid.
Standaard met rooster aan de bovenkant
De panelen aan de voorkant en bovenkant hebben dezelfde afmetingen en kunnen ter plaatse worden verwisseld, waarbij het toevoerrooster naar boven wordt verplaatst voor verticale luchtverdeling.
Afvoer via kanaal
Als het bovenpaneel aan de voorkant geplaatst wordt, is er een kanaalaansluiting naar boven mogelijk. Een maximale ESD van 500 Pa maakt het mogelijk om luchtverdeelsystemen met volledige kanaalaansluiting te gebruiken.
Compatibiliteit met VRV- en ERA-warmtepompen
VRV IV+
- RYYQ10U
- R410A · 10 HP · SEER 6,8 · SCOP 4,3
VRV 5
- RXYSQ10TY1
- R410A · 10 HP · SEER 6,3 · SCOP 4,1
VRV 5 Advanced
- RXYSA10A
- R32 · 10 HP · SEER 6,93 · SCOP 4,42
ERA
- ERA250AYF
- R32 · 10 HP · SEER 7,30 · SCOP 4,50
Technische specificaties van de binnenunit in één oogopslag
| Parameter | Waarde |
Ventilatortype | EC (met snelheidsregeling) |
Nominaal luchtdebiet (m³/u) | 4.000 |
Nominale ESD (Pa) | 100 |
Maximale ESD (Pa) | 500 |
Voeding | 3-fasig + N + PE / 50 Hz / 380 V |
Luchtfilter | ePM10 55% (M5) |
Afmetingen (H × L × D) (mm) | 1.950 × 1.170 × 750 |
Gewicht (kg) | 330 |
Verwarmingsbereik (°C DB) | 10 – 27 |
Koelbereik (°C DB) | 20 – 35 |
Aansluitingen | Rechts / links |
Controller | BRC1H52W / S / K (apart verkrijgbaar) |
