Hoeveel ruimte heeft een luchtwarmtepomp nodig?

Hoe werken luchtwarmtepompen?

Luchtwarmtepompen halen thermische energie uit de buitenlucht, zelfs als het vriest. Het systeem zuigt lucht aan via de achter- en zijkant van het buitendeel. Vervolgens wordt in de koudemiddelcyclus de warmte eraan onttrokken en wordt de gekoelde lucht aan de voorzijde uitgeblazen.

Het systeem bestaat uit drie hoofdcomponenten:

• Het buitendeel van de warmtepomp dat buiten de woning is geplaatst
• De warmwatertank in huis, vereist meestal een vloeroppervlak van ongeveer 1 vierkante meter
• In sommige gevallen een warmtapwatertank, voor extra opslag van warm water om veelvuldig in- en uitschakelen te beperken

In nieuwbouwwoningen worden steeds vaker moderne warmtepompen geïnstalleerd, hoewel ze ook zeer geschikt zijn om bestaande cv-ketels te vervangen in bestaande woningen met voldoende buitenruimte.

Beperkte ruimtevereisten voor buiten

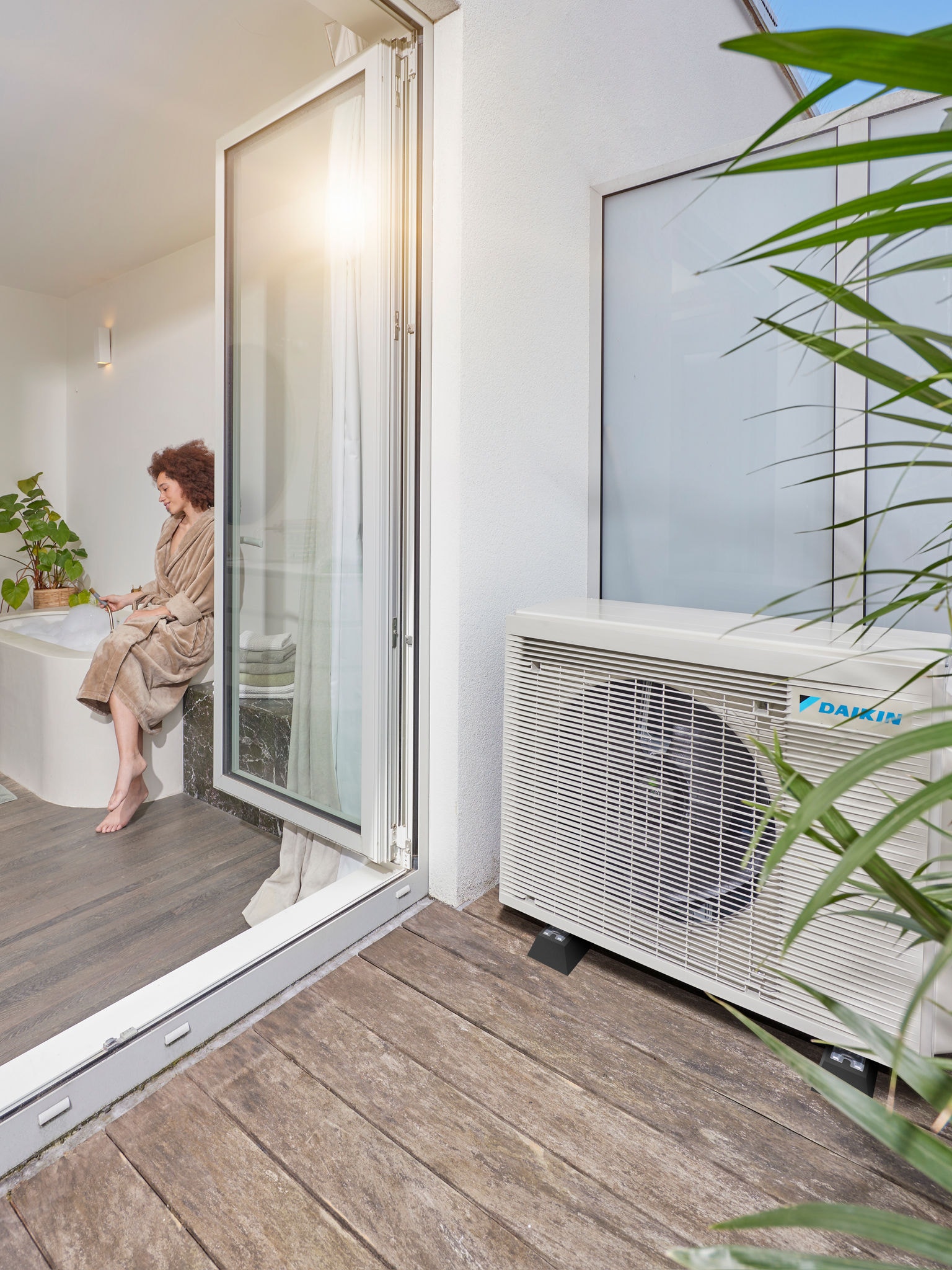

Het buitendeel van de luchtwarmtepomp moet zorgvuldig worden geplaatst, met voldoende vrije installatieruimte. Er moet minimaal 1 meter vrije ruimte rondom het buitendeel zijn om een goede luchtcirculatie mogelijk me maken. Dit is voornamelijk belangrijk aan de voorzijde, waar het systeem gekoelde lucht uitblaast.

Belangrijkste ruimtevereisten:

• Minimaal 1 meter vrije ruimte aan voorzijde van het systeem
• Minimaal 1 meter aan elke zijde voor een effectieve luchtstroom
• Voldoende ruimte aan de achterzijde voor de luchtinlaat
• Vermijd plaatsing in een hoek of ingesloten ruimte

Het systeem mag niet in een hoek worden geïnstalleerd, omdat uitgeblazen lucht van de muur kan terugkaatsen. Dit kan de temperatuur van de inkomende lucht verlagen en het rendement van het systeem verminderen.

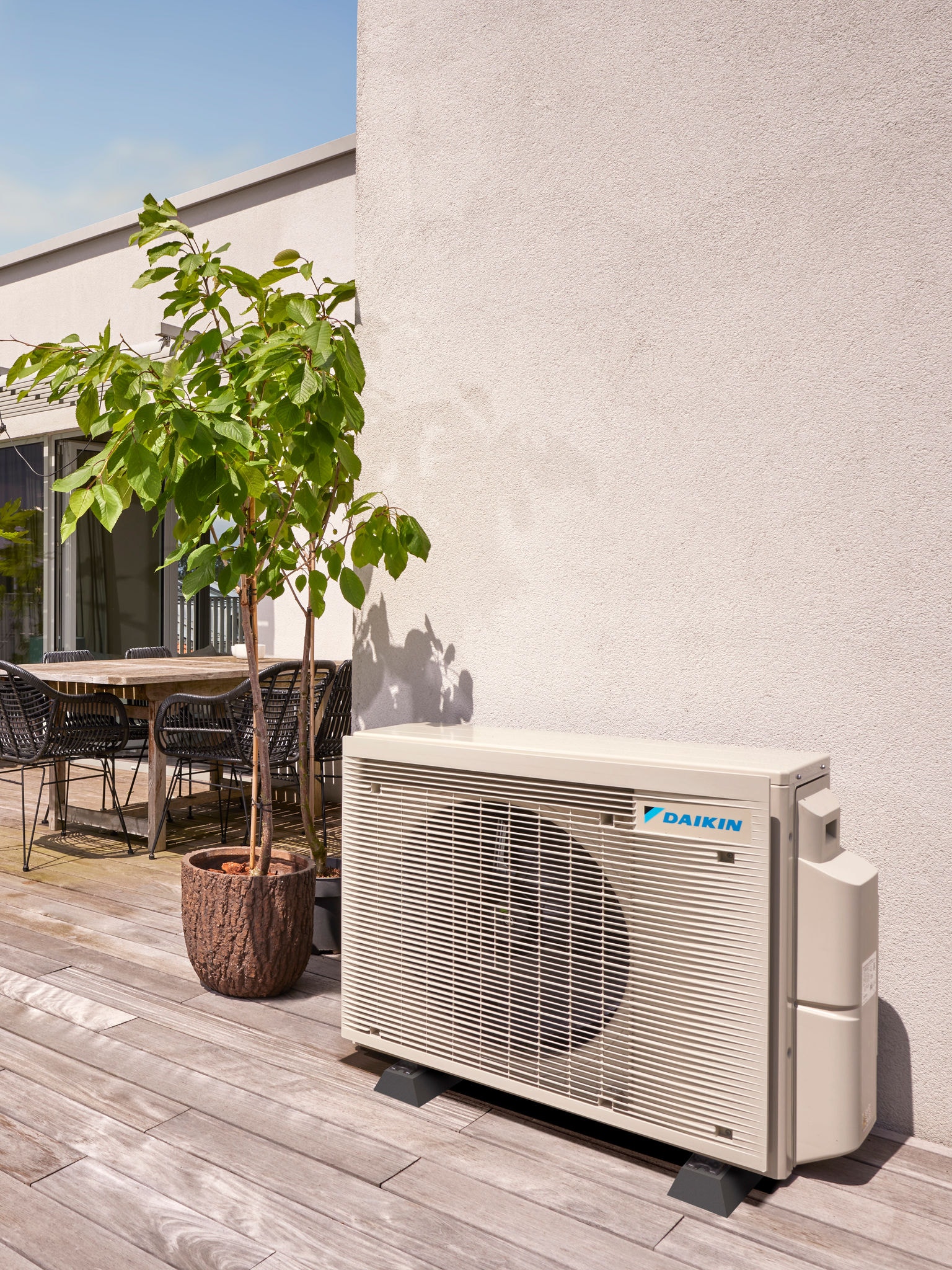

De basis moet vlak, stevig en trillingsbestendig zijn, meestal een betonnen plaat of een versterkte wandbeugel. De meeste tuinen, opritten of zijpaden zijn geschikt. Hoewel het iets beter is om het systeem in de schaduw te plaatsen, is het niet essentieel.

De moderne systemen van Daikin zijn ontworpen voor een stille werking, maar installatie uit de buurt van slaapkamerramen en erfgrenzen helpt om het waargenomen geluid te verminderen.

Aandachtspunten voor de binnenruimte

De warmtapwatertank is het grootste component in de woning:

• Ongeveer 2 meter hoog
• Heeft een vloeroppervlak van ongeveer 80x80 cm

Dit past binnen de standaardafmetingen van een droogkast.

Normaal capaciteitsbereik:

• 180–250 liter voor een gemiddeld huishouden
• Groter volume voor gebruikers met een hogere warmwaterbehoefte
• Compacte modellen zijn beschikbaar voor woningen met beperkte ruimte

Dit is een belangrijk aandachtspunt als je een combiketel gaat upgraden, aangezien hiervoor vaak meer ruimte is vereist. Als je een combiketel gaat vervangen, is het dus belangrijk om een plan te hebben voor de installatie van de extra tank. Voor het beste rendement moet de warmwatertank op de begane grond of eerste verdieping worden geplaatst, zo dicht mogelijk bij het buitendeel. Als er in je woning al een warmwatertank is geïnstalleerd, kun je deze meestal eenvoudig vervangen door een model dat compatibel is met een warmtepomp.

Hoewel de tank geïnstalleerd kan worden in een garage of zolder, neemt het rendement van het systeem op die plekken af, omdat er meer energie nodig is vanwege de lagere omgevingstemperatuur.

Ruimtevereisten in één oogopslag

Monobloc versus splitsystemen: wat is het verschil?

Als je het verschil weet tussen Monobloc- en splitwarmtepompsystemen, kun je de uitvoering kiezen die het beste past bij je beschikbare ruimte en installatieopstelling.

Monobloc-systemen:

Alle hydraulische componenten van een Monobloc-systeem bevinden zich in het buitendeel, waardoor er geen apart binnendeel nodig is en er binnen minder ruimte vereist is.

Belangrijkste voordelen:

• Afzonderlijk buitendeel
• Beperkte ruimtevereisten voor binnen
• Eenvoudigere installatieprocedure
• Directe aansluiting op het verwarmingssysteem via geïsoleerde leidingen

Splitsystemen:

Bij een splitsysteem zijn de componenten verdeeld over de binnen- en buitendelen. Het binnendeel is meestal even groot als een traditionele cv-ketel, ongeveer 0,7x0,3x0,4 meter (HxDxB).

Deze uitvoering:

• Vereist extra ruimte binnen
• Maakt een flexibelere installatie mogelijk, afhankelijk van de indeling van de woning

Voor woningen met beperkte binnenruimte zijn Monobloc-systemen vaak de meest praktische oplossing, aangezien ze alleen vrije ruimte voor de warmwatertank vereisten en niet voor meerdere binnendelen.

Planning voor vermogen en capaciteit van de warmtepomp

Het vermogen van de warmtepomp moet nauwkeurig worden berekend op basis van verschillende woningspecifieke factoren. Om het juiste vermogen te bepalen, is een nauwkeurige evaluatie van het volgende nodig:

• Afmetingen van de woning
• Isolatieniveau
• Mate van warmteverlies
• De verwachte warmwaterbehoefte

Typische systeemspecificaties:

• Buitendelen: 1–1,5 meter hoog, 0,5–1 meter breed
• Vermogensbereik: uitvoer van 5 kW tot 16 kW
• Grotere woningen hebben een systeem nodig met een vermogen in het hogere bereik

Woningen die meer isolatie hebben en gebouwd zijn volgens moderne bouwnormen kunnen vaak uit de voeten met kleinere systemen. Deze hebben zowel een kleiner installatieoppervlak als lagere installatiekosten. Hoe hoger het vermogen, hoe groter de afmetingen van het systeem en hoe groter de ruimtevereisten.

Professionele installateurs voeren uitgebreide warmteverliesberekeningen per kamer uit, waarbij ze rekening houden met de grootte van de ramen, constructie van de muren, dakisolatie en verwachte aanwezigheidspatronen. Deze technische beoordeling zorgt ervoor dat de verwarmingsprestaties en de beschikbare installatieruimte op elkaar worden afgestemd, zodat je geen systeem met een te klein vermogen hebt dat moeite heeft om je woning te verwarmen of een systeem met een te groot vermogen dat continu in- en uitschakelt en energie verspilt.

Toegang en vrije ruimte voor onderhoud

Voldoende vrije ruimte rondom je warmtepomp is van essentieel belang om langdurige prestaties te waarborgen en kosteneffectief onderhoud mogelijk te maken. Monteurs hebben vrije toegang nodig om zowel buiten- als binnendelen te kunnen onderhouden.

Toegangsvereisten voor onderhoud:

• Minimaal 300 mm toegankelijke ruimte aan meerdere zijden van het buitendeel
• Vrije toegang tot interne onderdelen, waaronder de warmwatertank en regelingen
• Vrije doorgang voor koudemiddel- en waterleidingen

Deze ruimte zorgt ervoor dat monteurs eenvoudig bij het systeem kunnen komen om koudemiddelniveaus te controleren, spiralen schoon te maken en vuil te verwijderen. Ook interne onderdelen moeten vrij toegankelijk zijn voor essentiële onderhoudswerkzaamheden, zoals het doorspoelen of aftappen van het systeem of elektrawerkzaamheden

Met goede toegang kunnen huiseigenaren of monteurs de prestaties van het systeem bijhouden, controleren op lekkage en verifiëren of het systeem normaal werkt tijdens routinematige inspecties. Een goede planning voor de toegang tot het systeem helpt de onderhoudskosten te verlagen, onderbrekingen te voorkomen en ervoor te zorgen dat het systeem gedurende de hele levensduur efficiënt werkt.

Geluid en luchtstroom beheren

Moderne luchtwarmtepompen zijn ontworpen voor een stille werking, maar een goede plaatsing is alsnog belangrijk om het geluidsniveau te beperken en het systeem efficiënt te laten werken. De nieuwste systemen van Daikin beschikken over geavanceerde geluidsreducerende technologie, maar een weloverwogen plaatsing is nog altijd belangrijk.

Richtlijnen voor een optimale plaatsing

• Voorkom plaatsing rechtstreeks onder een slaapkamerraam
• Houd afstand van de muren van buren
• Zorg voor een open, vrije luchtstroom aan alle kanten
• Plaats het systeem niet in een hoek of een afgesloten ruimte

Het systeem heeft een vrije luchtstroom nodig om zo optimaal mogelijk warmte uit de buitenlucht te halen en een lange levensduur te waarborgen. Bij een beperkte luchtcirculatie moet het systeem harder werken, wat het seizoensgebonden prestatiecoëfficiënt (SCOP) kan verminderen en de verbruikskosten kan vergroten.

De warmtepomp zuigt lucht aan via de achter- en zijkant en blaast deze aan de voorzijde uit. Dit betekent dat vrije ruimte aan de achterkant van essentieel belang is voor een optimale werking. Installatie uit de buurt van grote struiken, hekken of andere obstakels die de luchtstroom kunnen beperken, zorgt voor consistente prestaties onder verschillende weersomstandigheden.

Ruimtebesparende oplossingen en installatietips

Met het juiste systeemontwerp kan een luchtwarmtepomp ook in een woning met beperkte ruimte buiten worden geïnstalleerd. Voor kleinere rijtjeshuizen of woningen met een kleine tuin kunnen installateurs een compacte of flexibele oplossing aanraden, zoals een slanke warmwatertank, die dezelfde functionaliteit biedt maar minder ruimte binnen vereist.

Ruimtebesparende opties:

• Wandmodellen als er beperkte ruimte op de grond is
• Compacte warmtepompen met een kleiner vloeroppervlak
• Slanke warmwatertanks
• Slim gebruik van een bijkeuken of bestaande kast

De warmwatertank en regelsystemen kunnen in bestaande kastruimte worden geplaatst, aangezien deze binnen de standaardafmetingen van 80x80 cm passen. Zo maak je optimaal gebruik van je bestaande ruimte. Een bijkeuken is vaak de ideale locatie voor interne componenten, waarbij de behuizing uit de buurt van de leefruimtes kan worden geplaatst, maar wel toegankelijk blijft.

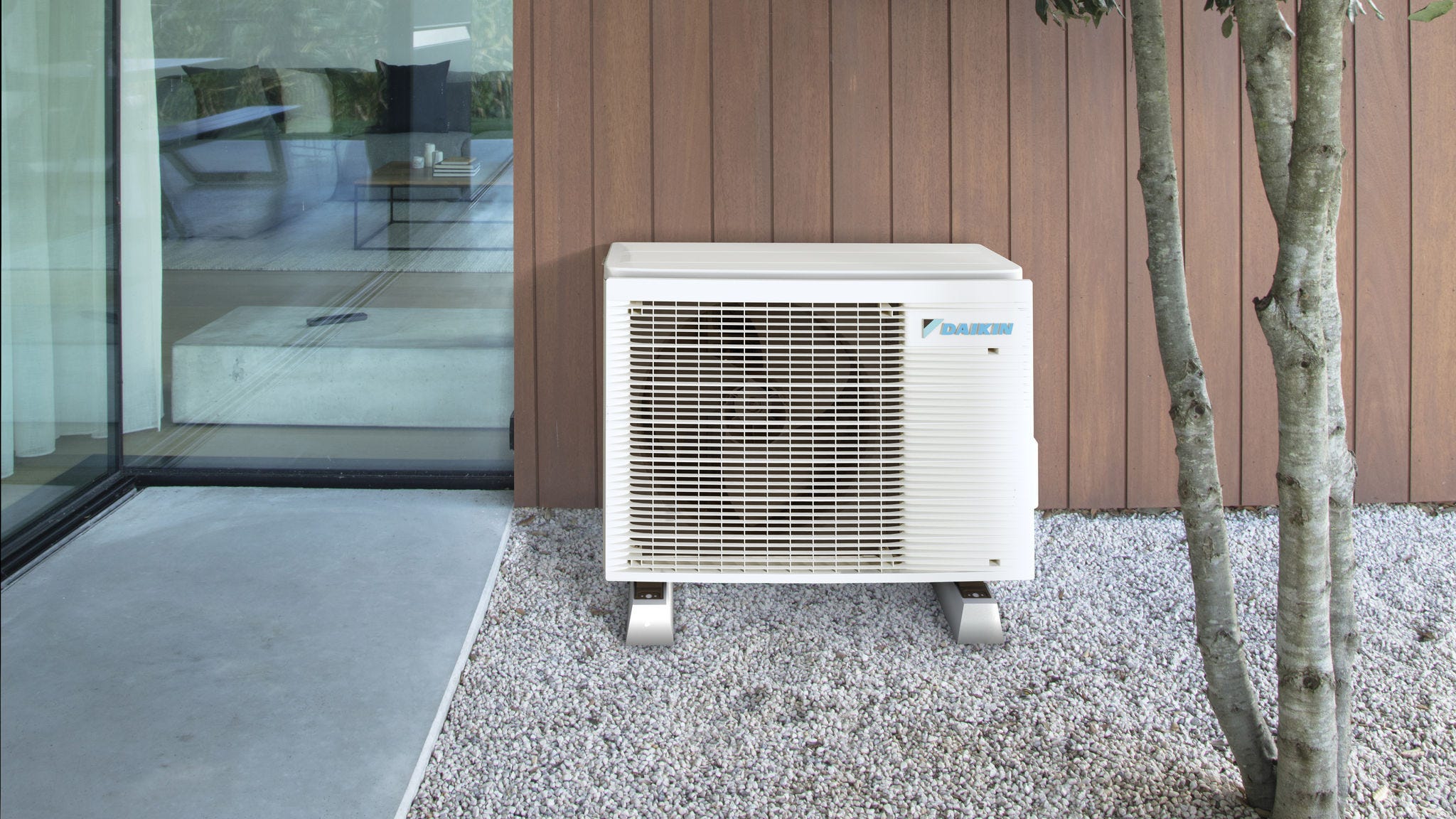

Zijgevels, smalle steegjes en compacte tuinen zijn vaak een ideale locatie voor de buitendelen. Zolang er minimaal 1 meter vrije ruimte wordt aangehouden, is in de meeste gevallen zelfs een krappe ruimte geschikt.

Naleving en plaatselijke richtlijnen

Warmtepompinstallaties moeten voldoen aan bouwnormen en de regels voor vergunningvrij bouwen, die per woningtype en land verschillen. In veel gevallen mogen luchtwarmtepompen vergunningvrij geplaatst worden, wat betekent dat er voor de meeste residentiële installaties geen formele bouwvergunning nodig is. Hierbij gelden er wel specifieke voorwaarden met betrekking tot geluidsniveaus en grensafstanden.

Aandachtspunten wat betreft regelgeving:

• Minimale afstand van muren en ramen van buren
• Maximaal geluidsniveau op erfgrens
• Aanvullende beperkingen voor beschermde gebouwen of gebieden
• Kennisgeving aan de bouwinspectie voor omvangrijk leiding- en elektrawerkzaamheden

Professionele installateurs beoordelen deze vereisten tijdens het eerste locatieonderzoek en zorgen ervoor dat de voorgestelde installaties voldoen aan alle toepasselijke voorschriften.

Door vroeg in de planningsfase te overleggen met professionele installateurs, worden mogelijke problemen met de naleving snel geïdentificeerd en opgelost voordat je je vastlegt op een specifiek systeem of een specifieke locatie. Als je van begin af aan rekening houdt met de wettelijke vereisten, voorkom je dure aanpassingen, vertragingen of ingrijpen door de gemeente nadat je warmtepomp al is geïnstalleerd.

Invloed van de opstelling op het rendement

De manier waarop je warmtepomp is gepositioneerd, heeft een directe invloed op het rendement en de verbruikskosten. Systemen met voldoende vrije ruimte en een goede luchtstroom leveren een optimaal seizoensgebonden prestatiecoëfficiënt (SCOP), terwijl een systeem in een krappe ruimte of op de verkeerde locatie ondermaats presteren.

De ruimte rondom het systeem is belangrijk voor de prestaties vanwege de manier waarop luchtstroom werkt. Als de compressor onvoldoende lucht kan aanzuigen, moet deze harder werker. Hierdoor neemt het elektriciteitsverbruik toe en neemt het verwarmingsvermogen per kilowatt af. Wanneer koude lucht terugkaatst van de muur en recirculeert in de omgeving van de warmtepomp, daalt de gemiddelde temperatuur van de inkomende lucht en kost het meer energie om er warmte aan te onttrekken.

Belangrijkste factoren voor efficiëntie:

• Voldoende vrije ruimte voor de luchtstroom
• Strategische positionering om warmteverlies te minimaliseren
• Professioneel systeemontwerp voor een maximale levensduur
• Lagere onderhoudsvereisten door een toegankelijke opstelling

De positionering van interne componenten heeft ook invloed op het rendement. Een goed ontworpen installatie zorgt voor lagere verwarmingskosten, een langere levensduur van het systeem en consistente prestaties.

Conclusie: een goede planning zorgt voor betere prestaties

Voor een goede installatie van een luchtwarmtepomp is een zorgvuldige ruimtelijke planning nodig, waarbij een balans wordt gevonden tussen de apparatuurvereisten en toegankelijkheid en rendement op de lange termijn. Huiseigenaren moeten rekening houden met minstens 1 meter vrije ruimte rondom het buitendeel, naast de ruimte in huis voor een warmwatertank. Door je installatie toekomstbestendig te maken, profiteer je op de lange termijn van lagere kosten, eenvoudiger onderhoud en betere systeemprestaties.

Belangrijkste punten

• Voor een optimaal rendement vereisen buitendelen minimaal 1 meter vrije ruimte voor luchtstroom.
• De warmwatertank in de woning heeft meestal een vloeroppervlak van ongeveer 80x80 cm en is ongeveer 2 meter hoog.
• Monobloc-systemen vereisen minder ruimte.
• Met een professioneel locatieonderzoek weet je zeker dat je systeem het juiste vermogen heeft en voldoet aan de regelgeving.
• Een goed geplande opstelling verbetert het rendement, de levensduur en de verbruikskosten.
